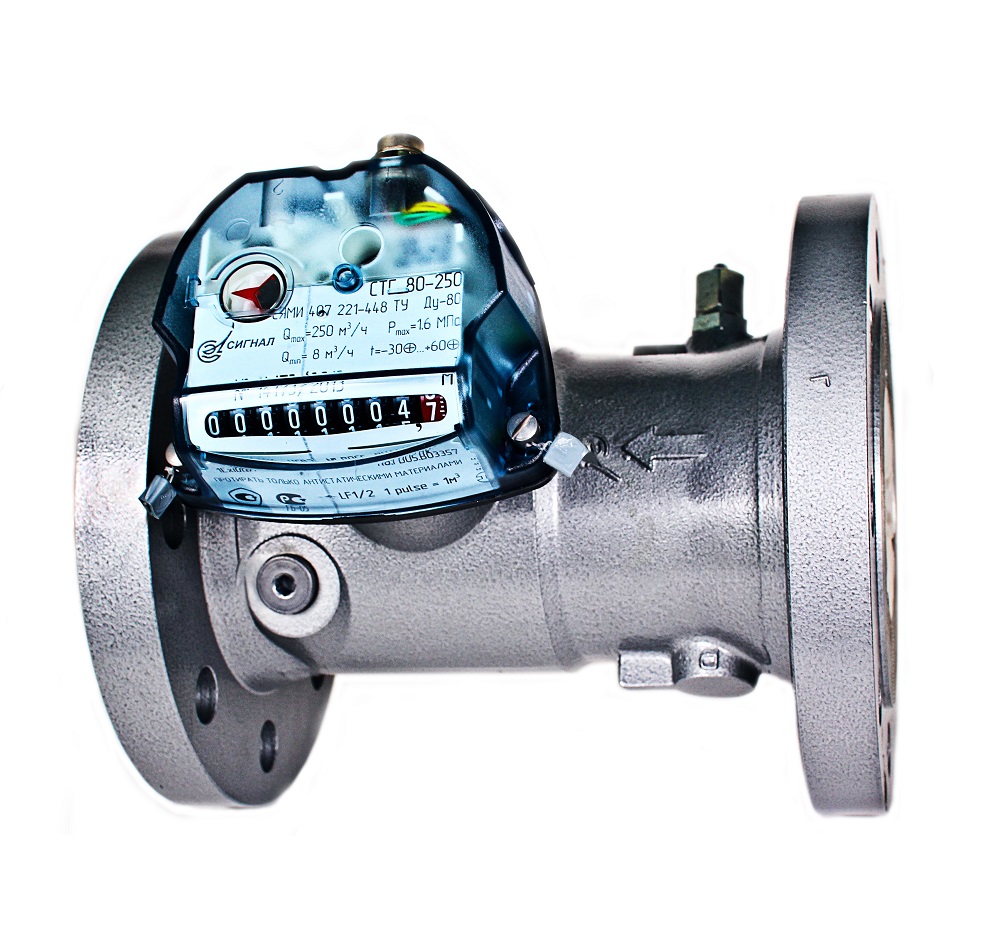

Турбинные счетчики газа СТГ 50-100

Турбинный счетчик СТГ-50-100 в наличии. Производство - июнь 2023.

от 220 000 ₽

Запросить цену

Турбинные счетчики газа СТГ 50-100 предназначены для измерения объема природного газа и других неагрессивных сухих газов на газораспределительных станциях, газораспределительных пунктах, котельных и других узлах учета газа с целью его коммерческого учета.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

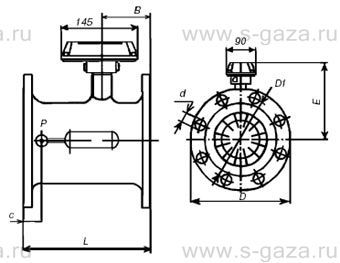

Счетчики СТГ 50-100 выполнены для установки в трубопроводе с диаметром условного прохода: Д_У 50 мм, Д_У 80 мм, Д_У 100 мм, Д_У 150 мм.

Счетчики СТГ 50-100 имеют магнитный датчик импульсов с электропитанием по «искробезопасной цепи», обеспечивающий дистанционную передачу сигналов на регистрирующие электронные устройства, количество сигналов пропорционально прошедшему объему газа, и могут использоваться совместно с электронными корректорами и другими взрывозащищенными устройствами.

Технические характеристики СТГ 50-100

Измеряемая среда — природный газ по ГОСТ 5542-87.
Рабочее давление — 1,2 МПа.
Максимальное давление — 1,6 МПа.
Температура измеряемой среды и окружающего воздуха — от –30 °С до +60 °С.
Пределы относительной погрешности:

от Q_min до 0,2 Q_max — ±2 %;
от 0,2 Q_max до Q_max — ±1 %.

Порог чувствительности:

для СТГ–50–100, м³/ч — 0,033 Q_max;
для остальных счетчиков, м³/ч — 0,02 Q_max.

Межповерочный интервал — 6 лет.

Обозначение счетчика	Диаметр условного прохода, Д_У, мм	Максимальный расход, Q_max, м³/ч	Минимальный расход, Q_min, м³/ч	Потеря давления при Q_max, Р, Па	Количество газа, соответствующее 1 импульсу магнитного датчика, м³/имп.
СТГ–50–100	50	100	10	1700	0,1

Купить Турбинные счетчики газа СТГ 50-100 в Нижневартовске

Компания специализируется на обеспечении промышленных объектов оборудованием высокого качества. Турбинные счетчики газа СТГ 50-100 поставляется напрямую от производителей, что исключает появление посреднических наценок и сомнительных модификаций. Доставка в Нижневартовск организуется с привлечением надежных транспортных компаний либо собственным автопарком, если габариты груза позволяют.

Узнать актуальную стоимость оборудования можно у менеджеров. Звонок по телефону позволяет оперативно получить информацию о наличии на складе и сроках поставки под заказ. Альтернативный способ связи – форма обратной связи на сайте. После отправки заявки специалист свяжется для уточнения условий и подготовки счета.

Инженеры компании проводят консультации по техническим вопросам. Можно выяснить совместимость оборудования с вашими действующими мощностями, уточнить условия обкатки и пусконаладки. Доставка в Нижневартовск осуществляется строго по графику, согласованному с заказчиком. Контроль перемещения груза доступен на всем протяжении маршрута.

Устройство и принцип работы СТГ–50–100

Принцип действия счетчика СТГ 50-100 основан на использовании энергии потока газа для вращения первичного преобразователя расхода счетчика — турбины. Газ направляется через струевыпрямитель на турбину и приводит ее во вращение. Частота вращения турбины пропорциональна расходу газа. Вращение турбины через магнитную муфту передается на отсчетное устройство, которое суммирует число оборотов турбины и показывает количество прошедшего через счетчик газа в м³ в рабочих условиях.

Магнитный датчик импульсов обеспечивает дистанционную передачу сигналов на регистрирующие электронные устройства, которые могут быть подключены к контактам разъема счетчика, количество импульсов пропорционально объему газа, прошедшему через счетчик в м³ в рабочих условиях.

Cчетное устройство имеет возможность разворачиваться вокруг вертикальной оси для обеспечения удобства считывания показаний счетчика.

При появлении мощного внешнего магнитного поля контакты одного из герконов размыкаются, что может быть использовано для сигнализации об аварии или несанкционированном вмешательстве.
