Регулятор давления газа технологический РДТ-100
Регулятор давления технологический РДТ-100 предназначен для редуцирования высокого или среднего давления на низкое, автоматического поддерживания выходного давления на заданном уровне при проведении ремонтных или аварийных работ используется как байпас. По желанию заказчика регулятор может быть отрегулирован в зависимости от требований, предъявляемых к газовой аппаратуре.
Предприятие-изготовитель: ОАО «Каспийский завод точной механики»
Регулятор работает с газами природными горючими для промышленного и коммунально-бытового назначения по ГОСТ5542-87 с температурой от минус 15°С по плюс 50°С.
Технические характеристики регулятора РДТ-100
| Наименование параметра | Размерность | Величина параметра |
|---|---|---|
| Давление на входе | МПа (кгс/см2) | 0,05 - 0,6 (0,5 - 6); 1,2 (12)* |
| Давление на выходе | кПа (мм вод. ст.) | 1,3 ÷ 50 (130 ÷ 5000) |
| Специальная регулировка давления на выходе (по требованию заказчика) | кПа (мм вод. ст.) | 3 ÷ 50 (300 ÷ 5000) |
| Пропускная способность по природному газу при плотности 0,73 кг/м3 – режим «тупик» – |
м3/ч | 0 ÷ 400 0 |
| Герметичность затворов запорных устройств | Класс А ГОСТ Р 54808-2011 | |
| Диаметр седла клапана | мм | 19 |
| Масса, не более | кг | 6 |
| Срок службы | лет | 36 |
* - при Рвх от 0,6-1,2 МПа требуется спецрегулировка.
Заводская настройка
| Наименование параметра | Размерность | Величина параметра |
|---|---|---|
| Давление на входе | МПа (кгс/см2) | 0,05 - 0,3 (0,5 - 3); 0,3 - 0,6 (3 - 6) |
| Давление на выходе | кПа (мм вод. ст.) | 1,65 (165) |
| Точность регулирования | % | ±5 |
| Настройка давления на срабатывание ПЗК max | кПа (мм вод. ст.) | 2,75 ÷ 2,90 (275 ÷ 290) |
| Настройка давления на срабатывание ПЗК min | 0,5 ± 0,1 (50 ± 10) |

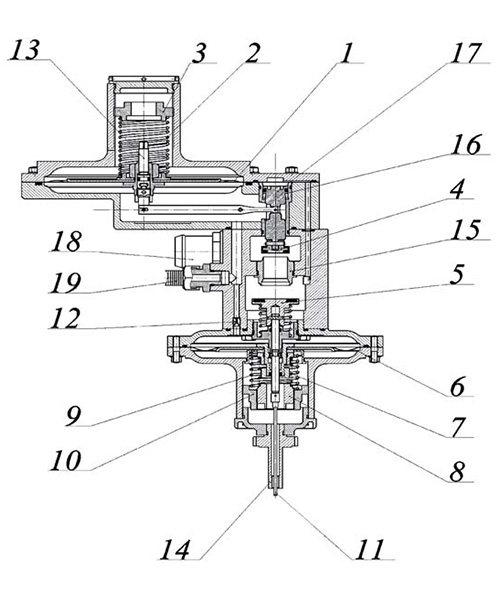

Рис. 1: Регулятор давления технологический РДТ-100:
1 – Мембрана; 2 – Пружина регулятора; 3 – Регулировка Рвых; 4 – Клапан регулятора; 5 – Клапан ПЗК; 6 – Мембрана ПЗК; 7 -Пружина ПЗКmin; 8 – Регулировка ПЗКmin; 9 – Пружина ПЗКmax; 10 – Регулировка ПЗКmax; 11 – Указатель срабатывания ПЗК; 12 – Жиклер; 13 – Регулировка положения мембраны; 14 – Футорка; 15 – Седло клапана; 16 – Втулка; 17 – Шток клапана; 18 – Штуцер Рвых; 19 – Трубка обратной связи.

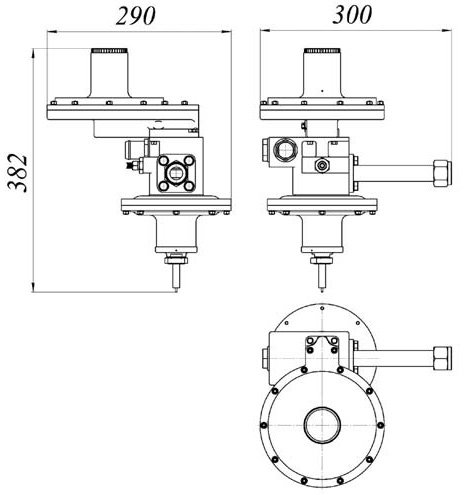

Рис. 2: Габаритный чертеж регулятора давления РДТ-100.
