Регуляторы давления газа РДБК1-25Н(В), РДБК1-50Н(В), РДБК1-100Н(В), РДБК1-200Н(В)

от 18 503 ₽

Запросить цену

Регуляторы давления газа РДБК1-25Н(В), РДБК1-50Н(В), РДБК1-100Н(В), РДБК1-200Н(В) обеспечивают снижение входного давления газа и автоматическое поддержание заданного давления на выходе независимо от изменения расхода газа и входного давления. Предназначены для установки в ГРП, обслуживающих коммунально-бытовые, промышленные, сельскохозяйственные объекты.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Описание
Устройство и принцип работы

Предприятие-изготовитель: ООО «Завод "Газпроммаш"»

Технические характеристики

	РДБК1-25Н	РДБК1-25В	РДБК1-50Н	РДБК1-50В	РДБК1-100Н	РДБК1-100В	РДБК1-200Н	РДБК1-200В
Максимальное давление газа на входе, МПа	1,2	1,2	1,2	1,2	1,2	1,2	1,2	1,2
Д_У, мм	50	50	50	50	100	100	200	200
Температура окружающей среды, °С	от –40 до +60
Диаметр седла, мм	25	25	35	35	70,50	70,50	105,140	105,140
Регулируемое выходное давление, кПа	1–60	30–600	1–60	30–600	1–60	30–600	1–60	30–600
Максимальная пропускная способность при температуре 20°С, плотности газа 0,73 кг/м3, начальном давлении 0,1 МПа и выходном 0,001 МПа, м3/ч	450	450	900	900	2816	2816	5900	9500
Точность поддержания выходного давления, %	±10	±10	±10	±10	±10	±10	±10	±10
Габаритные размеры, мм, не более: строительная длина L ширина L₁ высота H	230 360 474	230 360 401	230 360 474	230 360 401	350 466 515	350 466 456	600 650 754	600 650 684
Масса, кг, не более	20	17	20	17	60	60	114	114

Купить РДБК1-25Н(В), РДБК1-50Н(В), РДБК1-100Н(В), РДБК1-200Н(В) в Нижневартовске

Основная задача компании – обеспечить промышленные предприятия качественным оборудованием без посреднических наценок. РДБК1-25Н(В), РДБК1-50Н(В), РДБК1-100Н(В), РДБК1-200Н(В) протестированы и рекомендованы к эксплуатации в непрерывных циклах. Мы берем на себя логистику и доставку в Нижневартовск. Контроль движения груза осуществляется на всем пути следования.

Для получения точной стоимости оборудования свяжитесь с отделом продаж по телефону. Либо направьте спецификацию через форму обратной связи – наши сотрудники обработают запрос и подготовят расчет с учетом всех параметров. Компания работает с юридическими лицами, предусмотрены различные варианты оплаты.

Инженерная служба проводит бесплатные консультации по техническим характеристикам и условиям эксплуатации. Уточнить совместимость оборудования с уже имеющимися системами можно до момента выставления счета. Доставка в Нижневартовск осуществляется только после тщательной проверки товара на складе. Такой подход позволяет поставлять оборудование, полностью готовое к вводу в эксплуатацию.

Регулятор давления газа РДБК1–25Н (рис. 1) состоит из клапана регулирующего 3, стабилизатора 1, регулятора управления низкого давления 2 и дросселей регулирующих 5,10.

Регулирующий клапан имеет фланцевый корпус вентильного типа. К нижней части корпуса крепится мембранный привод. В центральное гнездо тарелки упирается толкатель, а в него — шток, передающий вертикальное перемещение тарелки мембраны клапану. Шток перемещается во втулках направляющей колонки корпуса. Сверху корпус закрыт крышкой. В верхней и нижней крышках регулирующего клапана 3 установлены регулируемые дроссели 5,10, предназначенные для настройки на спокойную (без автоколебаний) работу регулятора.

Стабилизатор 1 предназначен для поддержания постоянного давления на входе в регулятор управления 2, т. е. для исключения влияния колебаний входного давления на работу регулятора в целом. Регулятор управления низкого давления 2 является командным прибором. Регулятор управления 2 вырабатывает управляющее давление в подмембранной полости регулирующего клапана с целью поддержания постоянного давления за регулятором.

Регулятор управления 2 выполнен в виде регулятора прямого действия и включает в себя корпус, мембрану с пружинной нагрузкой, рабочий клапан. Для настройки регуляторов управления на заданное давление имеется регулировочный стакан, вращая который мы поджимаем и отпускаем пружину. В исполнении РДБК1–25В регулятор управления 2 (рис. 2) поддерживает постоянное управляющее давление в подмембранной полости регулирующего клапана. Регулируемые дроссели 5,10 (из подмембранной полости регулирующего клапана и на сбросной импульсной трубке) служат для настройки на спокойную (без автоколебаний) работу регулятора без его отключения. Дроссель из надмембранной камеры регулирующего клапа на служит для поднастройки регулятора при возникновении вибрации.

Принцип работы. Газ входного давления поступает через стабилизатор 1 к регулятору управления 2 (для исполнения РДБК1–25Н (рис. 3) или непосредственно к регулятору управления 2 (для исполнения РДБК1–25В, (рис. рис. 4). От регулятора управления 2 (рис. 3, 4), газ через регулируемый дроссель 5 поступает в подмембранную полость, а через импульсную трубку в надмембранную полость клапана регулирующего 3.

Через дроссель 10 надмембранная полость клапана регулирующего 3 связана с газопроводом за регулятором.

Давление в подмембранной полости клапана регулирующего 3 при работе всегда будет больше выходного давления. Надмембранная полость клапана регулирующего находится под воздействием выходного давления.

Регулятор управления 2 (для исполнений РДБК1–25Н и РДБК1–25В поддерживает за собой постоянное давление, поэтому давление в выходной полости будет постоянным при изменении расхода и входного давления.

Любые отклонения выходного давления от заданного вызывают изменения давления в надмембранной полости клапана регулирующего 3, что приводит к перемещению клапана 4 в новое равновесное состояние, соответствующее новым значениям входного давления и расхода, при этом восстанавливается выходное давление.

При отсутствии расхода газа клапан 4 закрыт, что определяется отсутствием управляющего перепада давления в надмембранной полости клапана регулирующего 3 и действием входного давления.

При наличии потребления газа образуется управляющий перепад в надмембранной и подмембранной полостях клапана регулирующего 3, в результате чего мембрана 6 с соединенным с ней штоком 7, на конце которого закреплен клапан 4, придет в движение и откроет проход газу через образовавшийся зазор между уплотнением клапана 4 и седлом 11.

При уменьшении расхода газа клапан 4 под действием управляющего перепада давления в полостях клапана регулирующего 3 вместе с мембраной 6 придет в движение в обратную сторону и уменьшит проход газа, а при отсутствии расхода газа клапан 4 перекроет седло 11.

С помощью манометра 9 контролируется давление перед регулятором управления 2, который поддерживает стабилизатор 1.

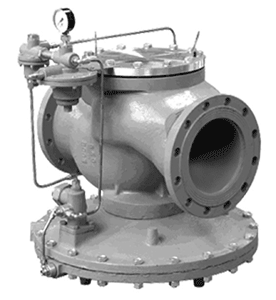

Рис. 1. Общий вид и габаритные размеры регуляторов давления газа РДБК1-25Н, РДБК1-50Н, РДБК1-100Н, РДБК1-200Н: 1 — стабилизатор; 2 — регулятор управления; 3 — клапан регулирующий; 5, 10 — регулируемые дроссели	Рис. 2. Общий вид и габаритные размеры регуляторов давления газа РДБК1-25В, РДБК1-50В, РДБК1-100В, РДБК1-200В: 2 — регулятор управления; 3 — клапан регулирующий; 5,10 — регулируемые дроссели

Рис. 3. Схема соединения регуляторов давления газа РДБК1-50Н, РДБК1-100Н, РДБК1-200Н: 1 — стабилизатор; 2 — регулятор управления; 3 — клапан регулирующий; 4 — клапан; 5, 10 — дроссели регулируемые; 6 — мембрана клапана регулирующего; 7 — шток; 8 — трубка импульсная выходного газопровода; 9 — манометр, 11 — седло	Рис. 4. Схема соединения регулятора давления РДБК1-50В, РДБК1-100В, РДБК1-200В: 2 — регулятор управления; 3 — клапан регулирующий; 4 — клапан; 5, 10 — дроссели регулируемые; 6 — мембрана клапана регулирующего; 7 — шток; 8 — трубка импульсная выходного газопровода; 11 — седло
