Установки газорегуляторные шкафные УГРШ-50А-Н(В)- 2Т(-О)

Установка газорегуляторная шкафная УГРШ-50А-Н(В)- 2Т(-О) предназначена для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Описание
Устройство и принцип работы

Предприятия-изготовители:ООО «Газ-Сервис», ООО ПКФ «Экс-Форма»

Установка газорегуляторная шкафная УГРШ-50А-2Т (далее установка) предназначена для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов, а также для непрерывного дистанционного контроля технологических параметров установки, в том числе сбор, регистрацию и передачу электрических сигналов с датчиков первичных и вторичных преобразователей на ЭВМ верхнего уровня по каналам GSM связи.

Условия эксплуатации установки должны соответствовать климатическо- му исполнению У1 ГОСТ 15150.

Условное обозначение

Установки газорегуляторные шкафные УГРШ-50А-Н(В)- 2Т(-О)

Технические характеристики

Наименование параметра или размера	Значения для исполнений
	УГРШ–50А–Н–2Т–О	УГРШ–50А–Н–2Т	УГРШ–50А–В–2Т–О	УГРШ–50А–В–2Т
Регулируемая среда	природный газ ГОСТ 5542
Диапазон входных давлений, МПа	0,05–1,2		0,1–1,2
Диапазон выходных давлений, МПа	0,0015–0,06		0,06–0,6
Пропускная способность Q, м³/ч: при P_вх=0,1 МПа при P_вх=0,3 МПа при P_вх=0,6 МПа при P_вх=1,2 МПа	1050±10% 2100±10% 3650±10% 6780±10%
Пределы настройки контролируемого давления клапана ПКН(В)-50, МПа: нижний предел верхний предел	0,0003–0,003 0,002–0,075		0,003–0,03 0,03–0,75
Диапазон настройки предохранительного сбросного клапан ПСК25, МПа	0,002–0,07		0,06–0,7
Стабильность поддержания выходного давления, %, не более	±5
Система отопления	конвектор газовый		конвектор газовый
Масса, кг, не более	850		850

Купить УГРШ-50А-Н(В)- 2Т(-О) в Нижневартовске

Компания специализируется на обеспечении промышленных объектов оборудованием высокого качества. УГРШ-50А-Н(В)- 2Т(-О) поставляется напрямую от производителей, что исключает появление посреднических наценок и сомнительных модификаций. Доставка в Нижневартовск организуется с привлечением надежных транспортных компаний либо собственным автопарком, если габариты груза позволяют.

Узнать актуальную стоимость оборудования можно у менеджеров. Звонок по телефону позволяет оперативно получить информацию о наличии на складе и сроках поставки под заказ. Альтернативный способ связи – форма обратной связи на сайте. После отправки заявки специалист свяжется для уточнения условий и подготовки счета.

Инженеры компании проводят консультации по техническим вопросам. Можно выяснить совместимость оборудования с вашими действующими мощностями, уточнить условия обкатки и пусконаладки. Доставка в Нижневартовск осуществляется строго по графику, согласованному с заказчиком. Контроль перемещения груза доступен на всем протяжении маршрута.

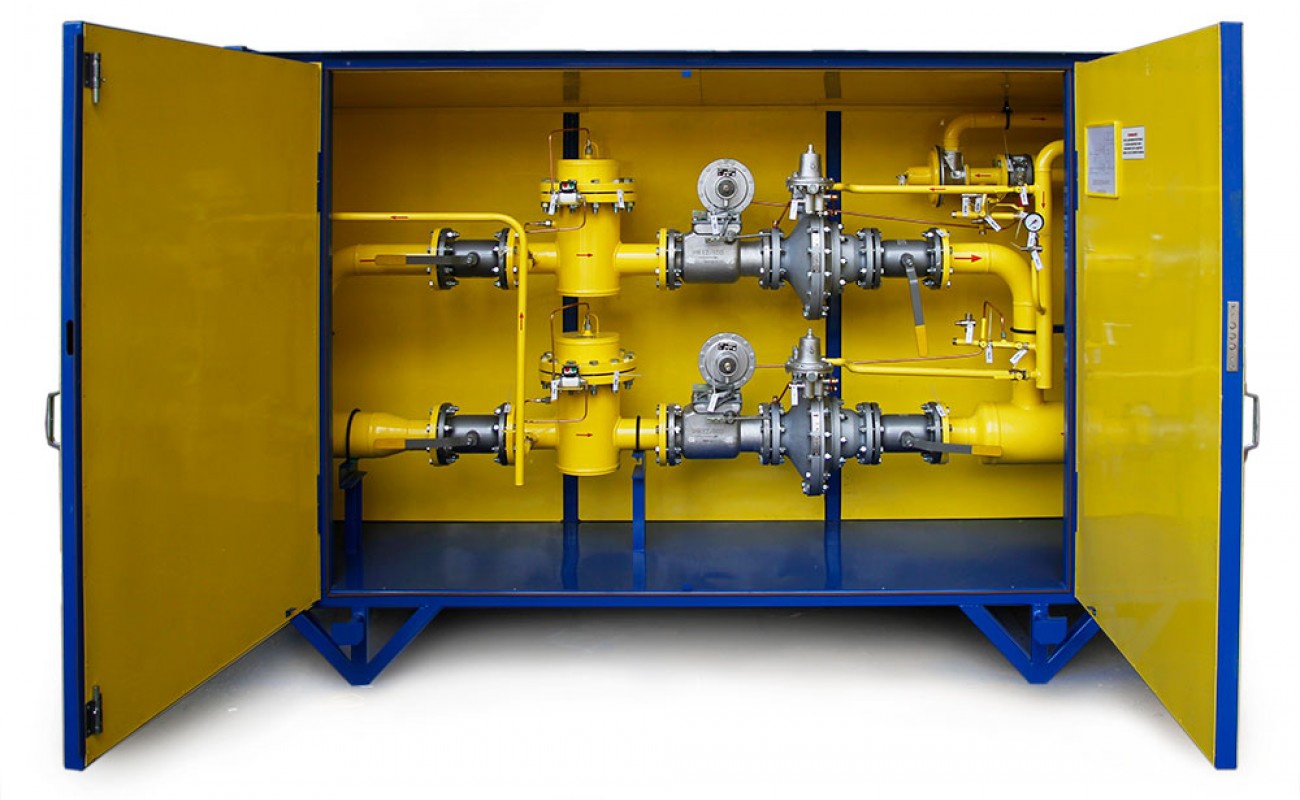

Установка состоит из металлического шкафа, в котором смонтировано технологическое оборудование.
