Пункты редуцирования газа «Максимус - 500», «Максимус - 1500», «Максимус - 8000», «Максимус - 20000» с основной и резервной линиями редуцирования

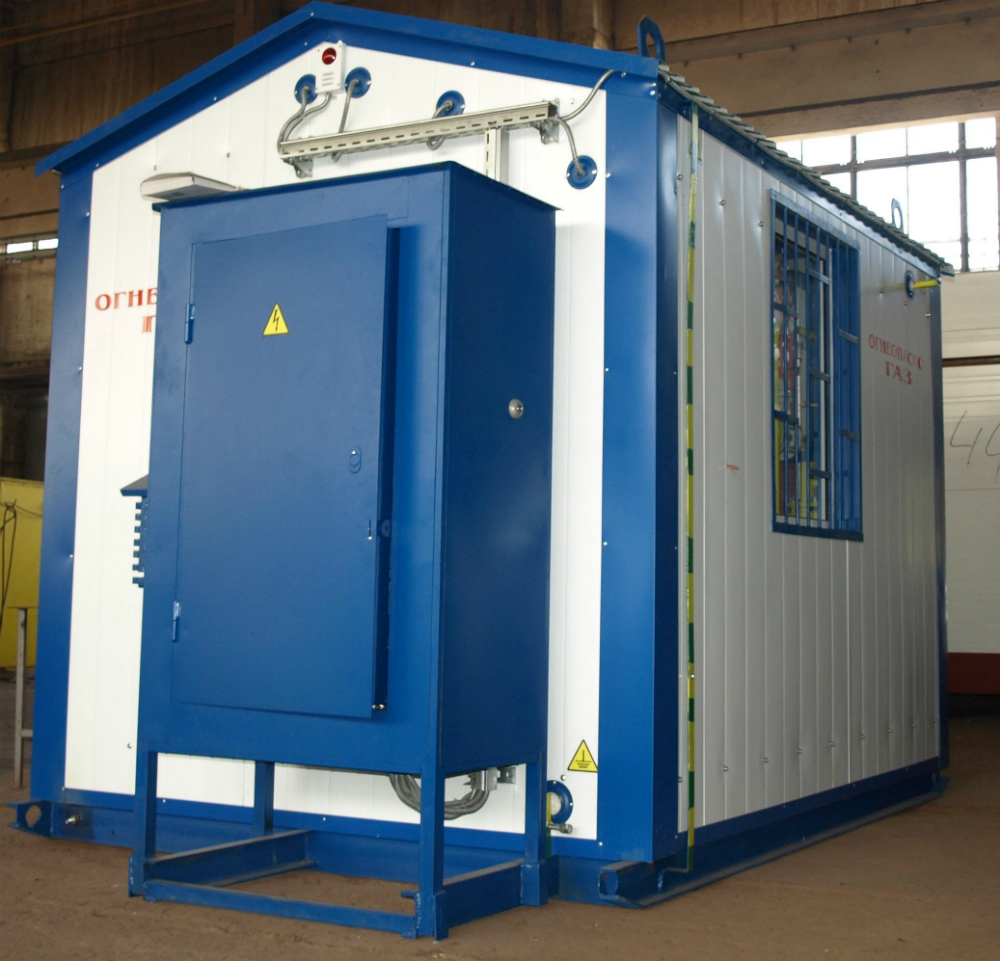

Пункты редуцирования газа Максимус - 500, Максимус - 1500, Максимус - 8000, Максимус - 20000 предназначены для снижения высокого или среднего давления газа до требуемого, автоматического поддержания заданного уровня. Устройства могут исполняться в блоке, в шкафу и на раме.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Описание
Устройство и принцип работы

Предприятие-изготовитель: ООО «Завод ПГО «Газовик»

Кроме блочного исполнения пункты редуцирования Максимус изготавливаются на раме и в шкафу:

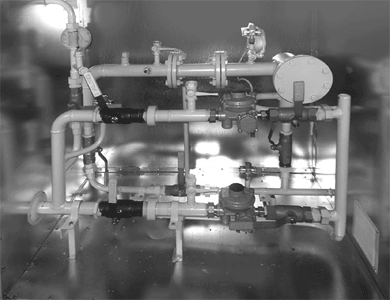

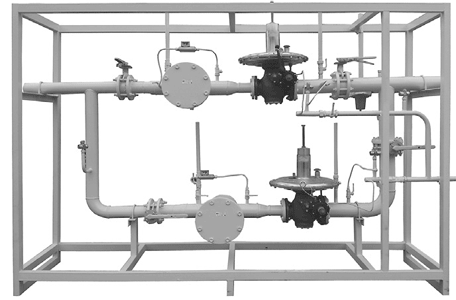

Исполнение в шкафу	Исполнение на раме

Условное обозначение

Пункты редуцирования газа «Максимус - 500», «Максимус - 1500», «Максимус - 8000», «Максимус - 20000» с основной и резервной линиями редуцирования

Типоряды пунктов редуцирования газа «Максимус»

Модель	500	1500	8000	20000
Применяемые регуляторы давления газа	Madas серии RG/2MB Pietro Fiorentini Dival DN25 или аналоги	Madas DN50 GasTeh 122BV DN50 GasTeh серии 127-139BV DN50 или аналоги	Madas DN80-100 или аналоги	Pietro Fiorentini Reval182 GasTeh серии 127-139BV DN50-80 или аналоги

Стандартное климатическое исполнение пунктов — У1 ГОСТ 15150 (в исполнении «УХЛ» — по требованию заказчика). Исполнение на раме — У2–У4.

Купить Максимус - 500, Максимус - 1500, Максимус - 8000, Максимус - 20000 в Нижневартовске

Компания специализируется на обеспечении промышленных объектов оборудованием высокого качества. Максимус - 500, Максимус - 1500, Максимус - 8000, Максимус - 20000 поставляется напрямую от производителей, что исключает появление посреднических наценок и сомнительных модификаций. Доставка в Нижневартовск организуется с привлечением надежных транспортных компаний либо собственным автопарком, если габариты груза позволяют.

Узнать актуальную стоимость оборудования можно у менеджеров. Звонок по телефону позволяет оперативно получить информацию о наличии на складе и сроках поставки под заказ. Альтернативный способ связи – форма обратной связи на сайте. После отправки заявки специалист свяжется для уточнения условий и подготовки счета.

Инженеры компании проводят консультации по техническим вопросам. Можно выяснить совместимость оборудования с вашими действующими мощностями, уточнить условия обкатки и пусконаладки. Доставка в Нижневартовск осуществляется строго по графику, согласованному с заказчиком. Контроль перемещения груза доступен на всем протяжении маршрута.

Пункты редуцирования газа «Максимус» предназначены для снижения высокого или среднего давления до требуемого, для автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки от механических примесей газа, поставляемого по ГОСТ 5542-87.

В состав пункта входят:

— узлы фильтрации;
— основная линия редуцирования давления газа;
— резервная линия редуцирования давления газа.

Забор контролируемого давления осуществляется внутри ПРГ.

Принцип работы пункта.

Газ по входному трубопроводу через входной затвор 1, фильтр 2 поступает к комбинированному регулятору давления газа 5, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной затвор 15 поступает к потребителю.

Контроль выходного давления производится выходным манометром 8.

При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 10, и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительный запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор.

На входном газопроводе установлен манометр 7, предназначенный для замера входного давления. Определение перепада давления на фильтрующей кассете осуществляется с помощью индикатора перепада давления. В случае ремонта оборудования газ поступает к потребителю через резервную линию, идентичную основной по составу технологического оборудования.

На основной и резервной линиях редуцирования после входного затвора 1, после регулятора давления газа 5 предусмотрены продувочные трубопроводы. После первого и перед последним в основной и резервной линиях редуцирования запорными устройствами установлены поворотные заглушки 13. Учет расхода газа на отопление газогорелочным устройством 12 осуществляется с помощью счетчика газа 14.

Пункты редуцирования газа «Максимус - 500», «Максимус - 1500», «Максимус - 8000», «Максимус - 20000»

Схема пневматическая функциональная: 1 — кран шаровой (дисковый затвор); 2 — фильтр газовый ФГ с индикатором ИПД; 3 — кран шаровой Ду20; 4 — кран под манометр; 5 — регулятор давления газа; 6, 15 — затвор дисковый с мех. приводом; 7 — входной манометр; 8 — выходной манометр; 9 — кран шаровой; 10 — предохранительный сбросной клапан; 11 — регулятор давления газа, 12 — газогорелочное устройство; 13 — поворотная заглушка; 14 — счетчик газа

Габаритный чертеж пункта редуцирования газа, исполнение в шкафу (ПРГШ):1— Р_вх.; 2 — Р_вых.; 3 — продувочный патрубок; 4 — выход ПСК; 5 — дымоход

Габаритный чертеж пункта редуцирования газа, исполнение в шкафу (ПРГШ):1— Р_вх.; 2 — Р_вых.; 3 — продувочный патрубок; 4 — выход ПСК;

Наименование регулятора	ПРГШ, ГРУ*				Д_у(вход/выход)	Р_вх, МПа	Р_вых, Мпа	Мах. расход, м³/ч	Масса ПГРШ/ГРУ, кг
Наименование регулятора	А, мм	B, мм	C, мм	D/D₁, мм	Д_у(вход/выход)	Р_вх, МПа	Р_вых, Мпа	Мах. расход, м³/ч	Масса ПГРШ/ГРУ, кг
Madas RG/2MB DN50	1900	900	1450	600/1100	50/100	0,6	0,001–0,08	1275	1050/900
Madas RG/2MB DN80	2250	1100	1550	650/1250	80/150	0,6	0,0013–0,02	3400	1350/1200
Madas RG/2MB DN100	2800	1250	1950	700/1600	100/200	0,6	0,0013–0,02	4250	1600/1400
Dival 500 DN25	1300	750	1300	600/1000	25/65	0,6	0,0015–0,3	425	550/400
Dival 600 DN50	1900	900	1450	600/1100	50/100	1,2	0,001–0,44	4540	1050/900
Reval182 DN50	2800	1250	2100	750/1700	50/200	1,2(2,0)	0,001–1,2	12900	1500/1350
122BV DN50	1900	900	1450	600/1100	50/100	1,2	0,001–0,05	1300	1050/900
127BV DN50	2250	1100	1550	650/1250	50/150	1,2	0,001–0,4	6000	1300/1200
127BV DN80	2800	1250	1950	700/1600	80/200	1,2	0,001–0,4	15050	1600/1400
135BV DN50	2250	1100	1550	650/1250	50/150	1,2(2,5)	0,002–0,8	7100	1050/900
135BV DN80	3500	1450	2200	750/1800	80/250	1,2(2,5)	0,002–0,8	20100	1800/1600
139BV DN50	2250	1100	1550	650/1250	50/150	2,5	0,002–1,2	8300	1050/900
139BV DN80	2800	1250	1950	700/1600	80/200	2,5	0,002–1,2	16300	1600/1400

Габаритный чертеж пункта редуцирования газа, исполнение в блоке (ПГБ): 1 — рабочий отсек; 2 — светильник; 3 — газовый конвектор; 4 — ввод электрокабеля; 5 — дефлектор; 6 — молниеотвод; 7 — Р_вх. ; 8 — Р_вых.; 9 — продувочный патрубок; 10 — выход ПСК;11 — электрощит; 12 — выключатель

Наименование регулятора	ПГБ*				Д_у(вход/выход)	Р_вх, МПа	Р_вых, Мпа	Мах. расход, м³/ч	Масса, кг
Наименование регулятора	А, мм	B, мм	C, мм	D/D₁, мм	Д_у(вход/выход)	Р_вх, МПа	Р_вых, Мпа	Мах. расход, м³/ч	Масса, кг
Madas RG/2MB DN50	2100	1800	2500	650/1150	50/100	0,6	0,001–0,08	1275	2100
Madas RG/2MB DN80	2400	2100	2500	650/1250	80/150	0,6	0,0013–0,02	3400	2800
Madas RG/2MB DN100	3000	2400	2500	650/1550	100/200	0,6	0,0013–0,02	4250	3300
Dival 500 DN25	1400	1800	2500	650/1050	25/65	0,6	0,0015–0,3	425	1900
Dival 600 DN50	2100	1800	2500	650/1150	50/100	1,2	0,001–0,44	4540	2200
Reval182 DN50	3000	2400	2500	650/1550	50/200	1,2(2,0)	0,001–1,2	12900	3150
122BV DN50	2100	1800	2500	650/1150	50/100	1,2	0,001–0,05	1300	2100
127BV DN50	2400	2100	2500	650/1250	50/150	1,2	0,001–0,4	6000	2700
127BV DN80	3000	2400	2500	650/1550	80/200	1,2	0,001–0,4	15050	3200
135BV DN50	2400	2100	2500	650/1250	50/150	1,2(2,5)	0,002–0,8	7100	2700
135BV DN80	3700	2600	2500	650/1700	80/250	1,2(2,5)	0,002–0,8	20100	3600
139BV DN50	2400	2100	2500	650/1250	50/150	2,5	0,002–1,2	8300	3000
139BV DN80	3000	2400	2500	650/1550	80/200	2,5	0,002–1,2	16300	3400
